Tempo de Pico

O tempo de pico é o momento em que a amplitude máxima do sinal é observada em um determinado local. O tempo de pico observado em Figura 53 (a) pode ser obtido definindo a derivada de tempo da solução analítica para \(E_x\) igual zero. Onde:

\[e_x(t>0) = E_{x,0}^- \frac{\big (\mu\sigma)^{1/2} z}{2\pi^{1/2} t^{3/2}} \, e^{-\mu\sigma z^2/4t}\]

é a solução analítica quase estática, o tempo de pico é dado por:

(136)\[t_{max} = \frac{\mu\sigma z^2}{6}\]

Para um impulso como excitação, o tempo de pico é proporcional ao quadrado da distância percorrida.

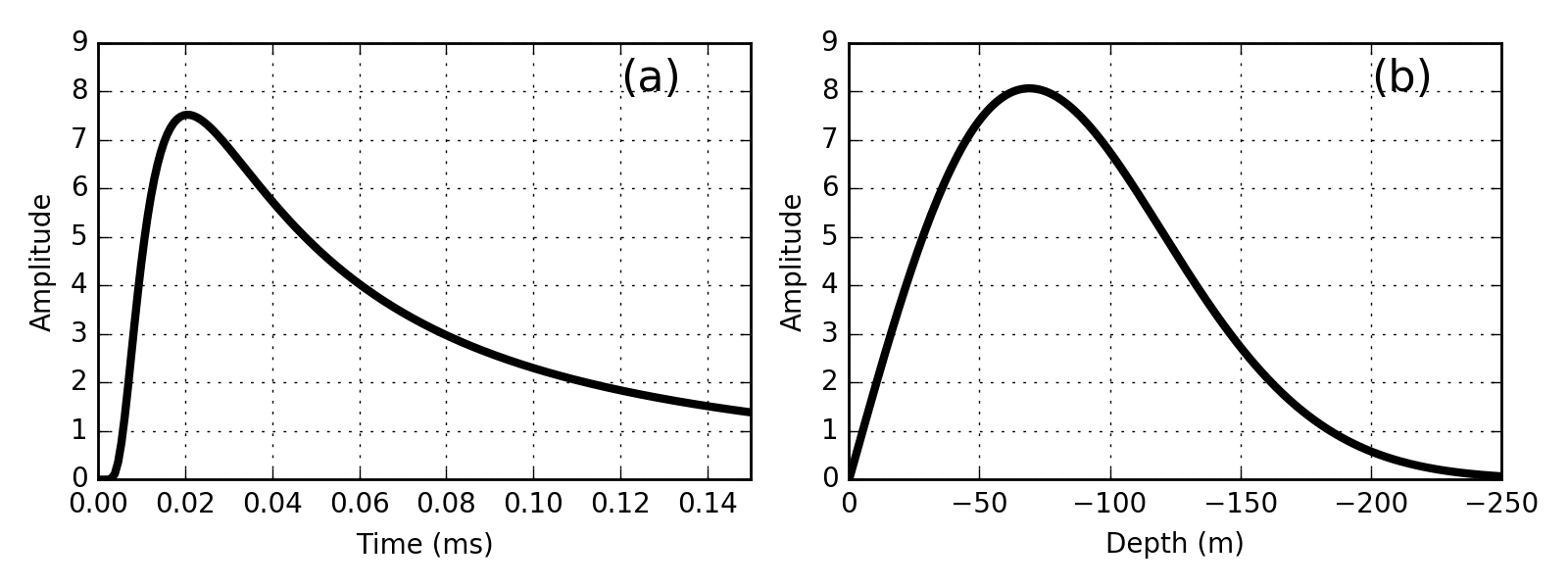

Figura 53 Campo elétrico em função do tempo 100 m de um impulso 1D no campo em um espaço inteiro de 0,01 S/m (a). Campo elétrico em t = 0,03 ms em função da distância (modificado de [WH88]) (b).
