Típicos Valores para Rochas

Condutividade/Resistividade DC

As condutividades/resistividades das rochas abrangem muitas ordens de magnitude. Para os tipos de rochas comuns, isso é ilustrado abaixo.

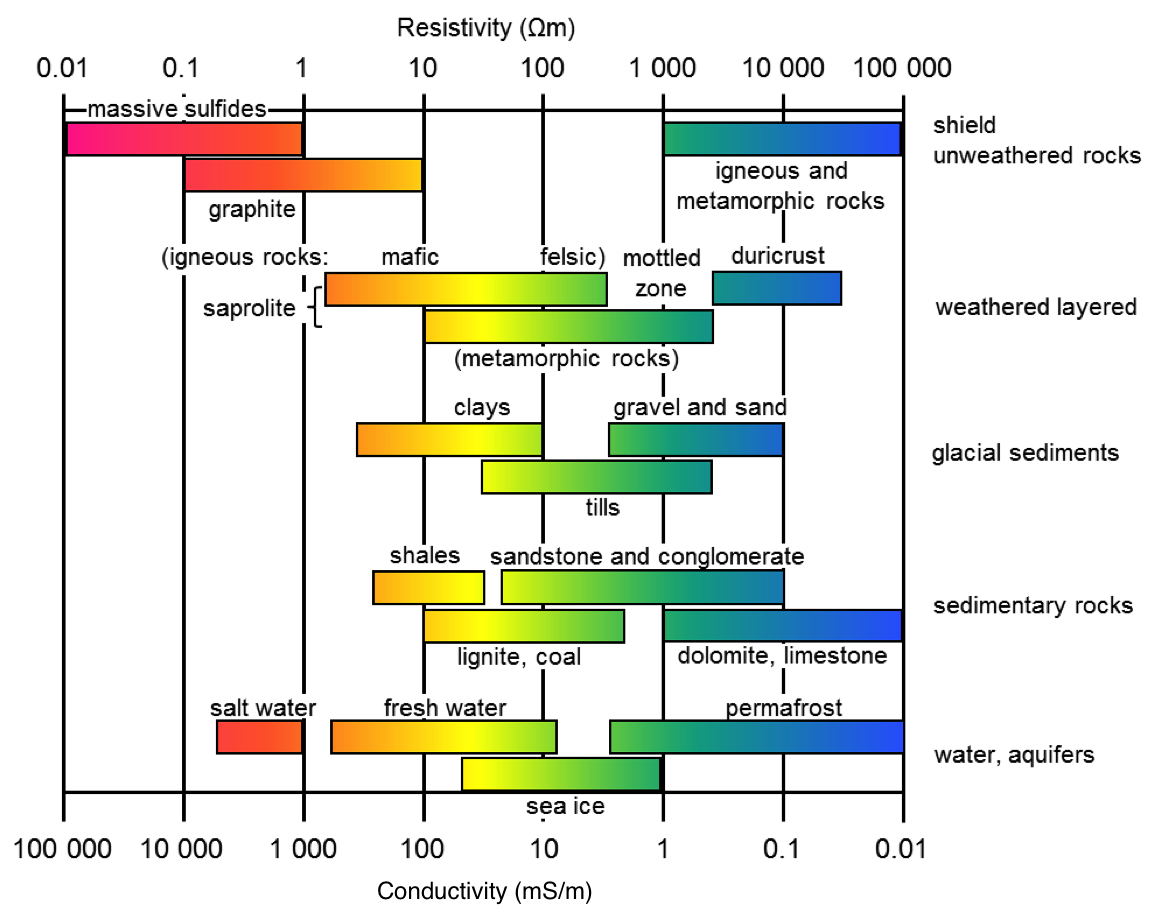

Figura 12 Conduitividade e resistividade elétrica de rochas comuns.

A condutividade/resistividade de uma rocha depende significativamente de sua mineralogia e propriedades da água dos poros. Para demonstrar isso, as condutividades e resistividades da água e de certos minerais formadores de rocha são fornecidas.

Figura 13 Valores de condutividades para diferentes materiais.

Cargabilidade

As tabelas a seguir (de Telford et al, 1976) fornecem um guia muito geral para possíveis cargabilidades dos materiais. Uma razão pela qual as cargabilidades in-situ tendem a parecer mais baixas do que os valores de laboratório é que grandes volumes de materiais misturados estão envolvidos nas medições de campo.

Esses exemplos mostram que uma ampla gama de variação pode ser esperada, o que implica que é difícil usar valores de cargabilidade intrínseca (em modelos obtidos por inversão de dados de IP) para determinar exatamente que tipo de rocha ou material está no solo. No entanto, este é um tópico de pesquisa em andamento.

Tabela 1: Os valores abaixo envolvem tempos de carregamento e integração mais realistas de 3 segundos e 0,02-1,0 segundos, respectivamente.

Tipo de Material	cargabilidade (msec)
água subterrânea	0
aluvião	1-4
cascalhos	3-9
vulcânicos pré-cambrianos	8-20
gnaisse pré-cambriano	6-30
xistos	5-20
arenitos	3-12
argilitas	3-10
quartzitos	5-12

Tabela 2: Cargabilidade de minerais na concentração de 1% nas amostras (tempos de carregamento e integração conforme Tabela 1 acima)

Tipo de Material	Cargabilidade (msec)
pirita	13.4
calcocita	13.2
cobre	12.3
grafite	11.2
calcopirita	9.4
bornita	6.3
galena	3.7
magnetita	2.2
malaquita	0.2
hematita	0.0
